操作系统and编译随记（3）

一些shell技巧

xxd

• 命令行工具，作用是把二进制文件变成文本可读的文件

• xxd是二进制转文本

• xxd -r是转换过的文本再转换回去

  vim调用外部程序

• 使用命令%!

• 比如vim调用xxd，是使用%!xxd实现

  读取可执行文件的信息

•

• readelf

  binutils工具集

• 参考链接

• nm命令可以显示一个可执行文件中的符号

• addr2line可以将一个代码的地址转换为行号

  设定从一个特定的内存地址开始执行代码

•

• 将一个内存地址指针赋值给void (*指针名)()，然后执行这个函数即可

  什么是加载器

• 将内存需要的空间搬到内存里

• 给正确的权限

• 配置初始状态

  // Generated by GPT-4; unmodified

  #include <stdio.h>
  #include <stdlib.h>
  #include <sys/mman.h>
  #include <fcntl.h>
  #include <unistd.h>

  int main(int argc, char *argv[]) {
    if (argc != 2) {
      printf("Usage: %s <binary_file>\n", argv[0]);
      return 1;
    }

    // Open the binary file
    int fd = open(argv[1], O_RDONLY);
    if (fd < 0) {
      perror("open");
      return 1;
    }

    // Get the file size
    off_t file_size = lseek(fd, 0, SEEK_END);
    lseek(fd, 0, SEEK_SET);

    // Allocate memory for the binary
    void *mem = mmap(NULL, file_size, PROT_READ | PROT_WRITE | PROT_EXEC, MAP_PRIVATE, fd, 0);
    if (mem == MAP_FAILED) {
      perror("mmap");
      close(fd);
      return 1;
    }

    // Close the file
    close(fd);

    // Cast the memory address to a function pointer and call it
    void (*binary_func)() = (void (*)())mem;
    binary_func();

    // Clean up
    munmap(mem, file_size);

    return 0;
  }

  静态链接

• 找到文件，前4kb映射到内存里

• 里面有header

• 解析header

• 命令行readelf命令可以实现这个功能

  • -h读的是header
  • -a读所有的

• 检查执行的环境对不对，比如CPU架构是不是吻合

• 加载的时候需要将程序中标记了LOAD的位置搬到内存中程序声明的相应的位置即可

  • 计算开始位置，结束位置，权限等
  • 然后将文件映射到上述的空间中

• 初始化栈

  •
  • 在程序内存中直接定义一个静态的stack

    #include <stdint.h>
    #include <stdio.h>
    #include <string.h>
    #include <stdlib.h>
    #include <unistd.h>
    #include <assert.h>
    #include <elf.h>
    #include <fcntl.h>
    #include <sys/mman.h>

    #define STK_SZ           (1 << 20)
    #define ROUND(x, align)  (((uintptr_t)x) & ~(align - 1))
    #define MOD(x, align)    (((uintptr_t)x) & (align - 1))
    #define push(sp, T, ...) ({ *((T*)sp) = (T)__VA_ARGS__; \
                                sp = (void *)((uintptr_t)(sp) + sizeof(T)); })

    void execve_(const char *file, char *argv[], char *envp[]) {
      // WARNING: This execve_ does not free process resources.
      // **NOT** all process states are properly initialized.

      int fd = open(file, O_RDONLY);
      assert(fd > 0);

      // Map ELF header to memory
      Elf64_Ehdr *h = mmap(NULL, 4096, PROT_READ, MAP_PRIVATE, fd, 0);
      assert(h != MAP_FAILED);
      assert(h->e_type == ET_EXEC && h->e_machine == EM_X86_64);

      Elf64_Phdr *pht = (Elf64_Phdr *)((char *)h + h->e_phoff);
      for (int i = 0; i < h->e_phnum; i++) {
        Elf64_Phdr *p = &pht[i];
        if (p->p_type == PT_LOAD) {
          // Memory map region
          uintptr_t map_beg = ROUND(p->p_vaddr, p->p_align);
          uintptr_t map_end = map_beg + p->p_memsz;
          while (map_end % p->p_align != 0) map_end++;

          // Memory map flags
          int prot = 0;
          if (p->p_flags & PF_R) prot |= PROT_READ;
          if (p->p_flags & PF_W) prot |= PROT_WRITE;
          if (p->p_flags & PF_X) prot |= PROT_EXEC;

          // Memory map size
          int map_sz = p->p_filesz + (p->p_vaddr % p->p_align);
          while (map_sz % p->p_align != 0) map_sz++;

          // Map file contents to memory
          void *ret = mmap(
            (void *)map_beg,                 // addr, rounded to ALIGN
            map_sz,                          // length
            prot,                            // protection
            MAP_PRIVATE | MAP_FIXED,         // flags, private & strict
            fd,                              // file descriptor
            ROUND(p->p_offset, p->p_align)   // offset
          );
          assert(ret != MAP_FAILED);

          // Map extra anonymous memory (e.g., bss)
          intptr_t extra_sz = p->p_memsz - p->p_filesz;
          if (extra_sz > 0) {
            uintptr_t extra_beg = map_beg + map_sz;
            ret = mmap(
              (void *)extra_beg, extra_sz, prot,  // addr, length, protection
              MAP_ANONYMOUS | MAP_PRIVATE | MAP_FIXED,  // flags
              -1, 0  // no file
            );
            assert(ret != MAP_FAILED);
          }
        }
      }
      close(fd);

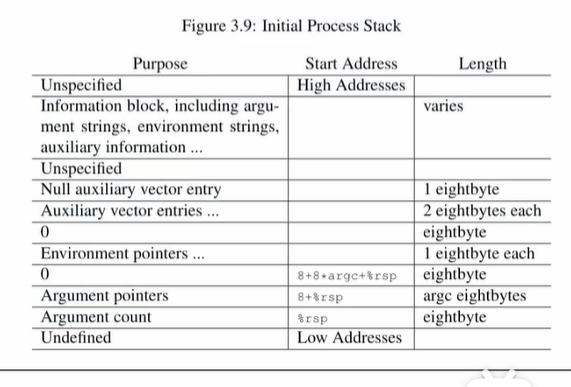

      static char stack[STK_SZ], rnd[16];
      void *sp = (void *)ROUND(stack + sizeof(stack) - 4096, 16);
      void *sp_exec = sp;
      int argc = 0;

      // argc
      while (argv[argc]) argc++;
      push(sp, intptr_t, argc);
      // argv[], NULL-terminate
      for (int i = 0; i <= argc; i++)
        push(sp, intptr_t, argv[i]);
      // envp[], NULL-terminate
      for (; *envp; envp++) {
        if (!strchr(*envp, '_')) // remove some verbose ones
          push(sp, intptr_t, *envp);
      }
      // auxv[], AT_NULL-terminate
      push(sp, intptr_t, 0);
      push(sp, Elf64_auxv_t, { .a_type = AT_RANDOM, .a_un.a_val = (uintptr_t)rnd } );
      push(sp, Elf64_auxv_t, { .a_type = AT_NULL } );

      asm volatile(
        "mov $0, %%rdx;" // required by ABI
        "mov %0, %%rsp;"
        "jmp *%1" : : "a"(sp_exec), "b"(h->e_entry));
    }

    int main(int argc, char *argv[], char *envp[]) {
      if (argc < 2) {
        fprintf(stderr, "Usage: %s file [args...]\n", argv[0]);
        exit(1);
      }
      execve_(argv[1], argv + 1, envp);
    }

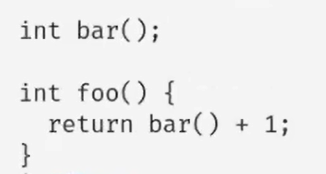

• 当一个程序中引用了声明过但是尚未定义的函数的时候，原始程序

  •

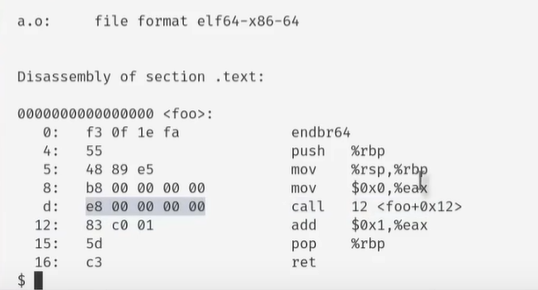

  • 编译结果
  •
  • 在readelf中可以看到需要重定位的部分
  •

    动态链接

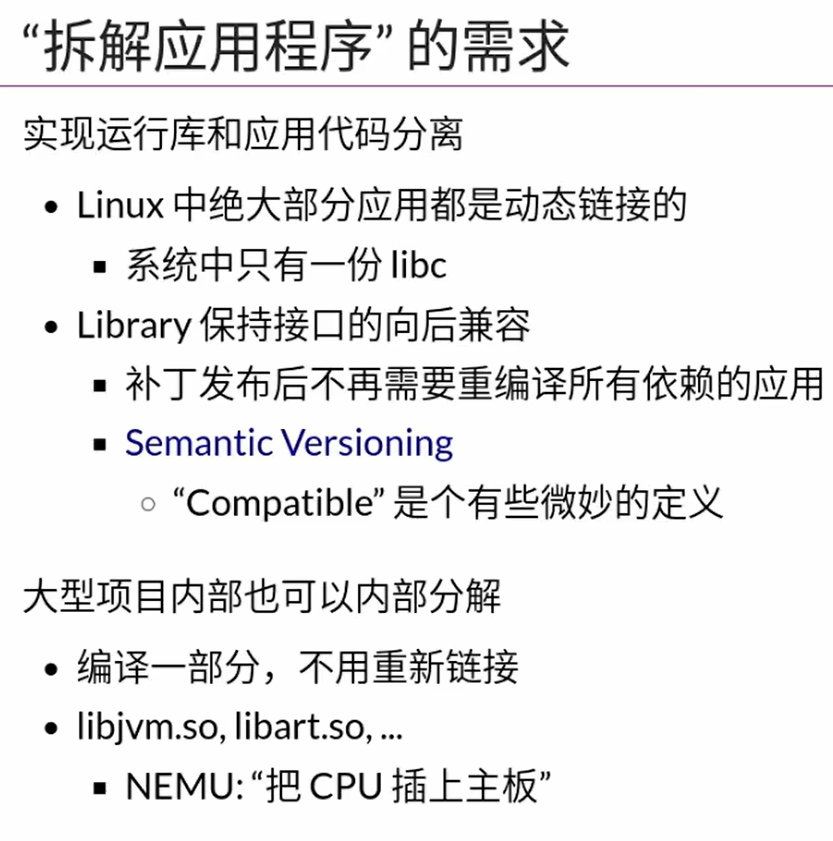

• 拆解应用程序的需求

• 将运行库和程序代码分离

  •

• 静态链接的程序很大，动态链接较小

• 方便通过升级库的方式来实现升级，而不需要一旦升级就整个编译所有程序

• 同时还可以实现部分程序的重新编译，其他程序与之链接即可，不需要重新编译

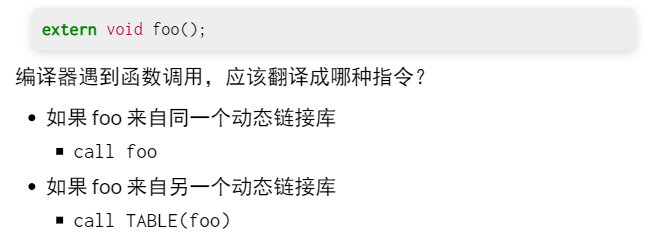

• 类似地，遇到调用声明过但是没有定义的函数的时候，运行时会存在一个位置需要将其地址修改为函数定义的位置

  • 编译器将一个现在未知的地址翻译为一个动态的位置

  •

  • DSYM是动态的位置

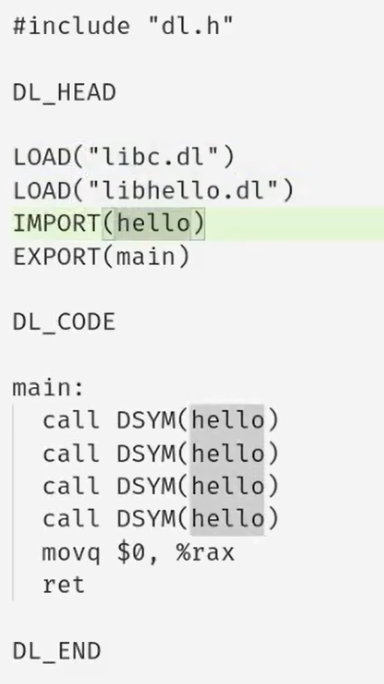

  • 前半部分是需要加载的库和符号

    • DSYM需要一张表，从名字映射到地址

  • dl.h

    #define REC_SZ 32
    #define DL_MAGIC "\x01\x14\x05\x14"

    #ifdef __ASSEMBLER__
      #define DL_HEAD     __hdr: \
                          /* magic */    .ascii DL_MAGIC; \
                          /* file_sz */  .4byte (__end - __hdr); \
                          /* code_off */ .4byte (__code - __hdr)
      #define DL_CODE     .fill REC_SZ - 1, 1, 0; \
                          .align REC_SZ, 0; \
                          __code:
      #define DL_END      __end:

      #define RECORD(sym, off, name) \
        .align REC_SZ, 0; \
        sym .8byte (off); .ascii name

      #define IMPORT(sym) RECORD(sym:,           0, "?" #sym "\0")
      #define EXPORT(sym) RECORD(    , sym - __hdr, "#" #sym "\0")
      #define LOAD(lib)   RECORD(    ,           0, "+" lib  "\0")
      #define DSYM(sym)   *sym(%rip)
    #else
      #include <stdint.h>

      struct dl_hdr {
        char magic[4];
        uint32_t file_sz, code_off;
      };

      struct symbol {
        int64_t offset;
        char type, name[REC_SZ - sizeof(int64_t) - 1];
      };
    #endif

• dlbox.c

  #include <stdio.h>
  #include <string.h>
  #include <assert.h>
  #include <stdint.h>
  #include <stdlib.h>
  #include <stdbool.h>
  #include <unistd.h>
  #include <sys/mman.h>
  #include <fcntl.h>
  #include "dl.h"

  #define SIZE 4096
  #define LENGTH(arr) (sizeof(arr) / sizeof(arr[0]))

  struct dlib {
    struct dl_hdr hdr;
    struct symbol *symtab; // borrowed spaces from header
    const char *path;
  };

  static struct dlib *dlopen(const char *path);

  struct dlib *dlopen_chk(const char *path) {
    struct dlib *lib = dlopen(path);
    if (!lib) {
      fprintf(stderr, "Not a valid dlib file: %s.\n", path);
      exit(1);
    }
    return lib;
  }

  // Implementation of binutils

  void dl_gcc(const char *path) {
    char buf[256], *dot = strrchr(path, '.');
    if (dot) {
      *dot = '\0';
      sprintf(buf, "gcc -m64 -fPIC -c %s.S && "
        "objcopy -S -j .text -O binary %s.o %s.dl", path, path, path);
      system(buf);
    }
  }


  void dl_readdl(const char *path) {
    struct dlib *h = dlopen_chk(path);
    printf("DLIB file %s:\n\n", h->path);
    for (struct symbol *sym = h->symtab; sym->type; sym++) {
      switch (sym->type) {
        case '+': printf("    LOAD  %s\n", sym->name); break;
        case '?': printf("  EXTERN  %s\n", sym->name); break;
        case '#': printf(   "%08lx  %s\n", sym->offset, sym->name); break;
      }
    }
  }

  void dl_objdump(const char *path) {
    struct dlib *h = dlopen_chk(path);
    char *hc = (char *)h, cmd[64];
    FILE *fp = NULL;

    printf("Disassembly of binary %s:\n", h->path);

    for (char *code = hc + h->hdr.code_off; code < hc + h->hdr.file_sz; code++) {
      for (struct symbol *sym = h->symtab; sym->type; sym++) {
        if (hc + sym->offset == code) {
          int off = code - hc - h->hdr.code_off;
          if (fp) pclose(fp);
          sprintf(cmd, "ndisasm - -b 64 -o 0x%08x\n", off);
          fp = popen(cmd, "w");
          printf("\n%016x <%s>:\n", off, sym->name);
          fflush(stdout);
        }
      }
      if (fp) fputc(*code, fp);
    }
    if (fp) pclose(fp);
  }

  // binutils: interpreter
  void dl_interp(const char *path) {
    struct dlib *h = dlopen_chk(path);
    int (*entry)() = NULL;
    for (struct symbol *sym = h->symtab; sym->type; sym++)
      if (strcmp(sym->name, "main") == 0)
        entry = (void *)((char *)h + sym->offset);
    if (entry) {
      exit(entry());
    }
  }

  struct cmd {
    const char *cmd;
    void (*handler)(const char *path);
  } commands[] = {
    { "gcc",     dl_gcc },
    { "readdl",  dl_readdl },
    { "objdump", dl_objdump },
    { "interp",  dl_interp },
    { "",        NULL },
  };

  int main(int argc, char *argv[]) {
    if (argc < 3) {
      fprintf(stderr, "Usage: %s {gcc|readdl|objdump|interp} FILE...\n", argv[0]);
      return 1;
    }

    for (struct cmd *cmd = &commands[0]; cmd->handler; cmd++) {
      for (char **path = &argv[2]; *path && strcmp(argv[1], cmd->cmd) == 0; path++) {
        if (path != argv + 2) printf("\n");
        cmd->handler(*path);
      }
    }
  }

  // Implementation of dlopen()

  static struct symbol *libs[16], syms[128];

  static void *dlsym(const char *name);
  static void dlexport(const char *name, void *addr);
  static void dlload(struct symbol *sym);

  static struct dlib *dlopen(const char *path) {
    struct dl_hdr hdr;
    struct dlib *h;

    int fd = open(path, O_RDONLY);
    if (fd < 0) goto bad;
    if (read(fd, &hdr, sizeof(hdr)) < sizeof(hdr)) goto bad;
    if (strncmp(hdr.magic, DL_MAGIC, strlen(DL_MAGIC)) != 0) goto bad;

    h = mmap(NULL, hdr.file_sz, PROT_READ | PROT_WRITE | PROT_EXEC, MAP_PRIVATE, fd, 0);
    if (h == (void *)-1) goto bad;

    h->symtab = (struct symbol *)((char *)h + REC_SZ);
    h->path = path;

    for (struct symbol *sym = h->symtab; sym->type; sym++) {
      switch (sym->type) {
        case '+': dlload(sym); break; // (recursively) load
        case '?': sym->offset = (uintptr_t)dlsym(sym->name); break; // resolve
        case '#': dlexport(sym->name, (char *)h + sym->offset); break; // export
      }
    }

    return h;

  bad:
    if (fd > 0) close(fd);
    return NULL;
  }

  static void *dlsym(const char *name) {
    for (int i = 0; i < LENGTH(syms); i++)
      if (strcmp(syms[i].name, name) == 0)
        return (void *)syms[i].offset;
    assert(0);
  }

  static void dlexport(const char *name, void *addr) {
    for (int i = 0; i < LENGTH(syms); i++)
      if (!syms[i].name[0]) {
        syms[i].offset = (uintptr_t)addr; // load-time offset
        strcpy(syms[i].name, name);
        return;
      }
    assert(0);
  }

  static void dlload(struct symbol *sym) {
    for (int i = 0; i < LENGTH(libs); i++) {
      if (libs[i] && strcmp(libs[i]->name, sym->name) == 0) return; // already loaded
      if (!libs[i]) {
        libs[i] = sym;
        dlopen(sym->name); // load recursively
        return;
      }
    }
    assert(0);
  }

• 多次依赖的库只会加载一次

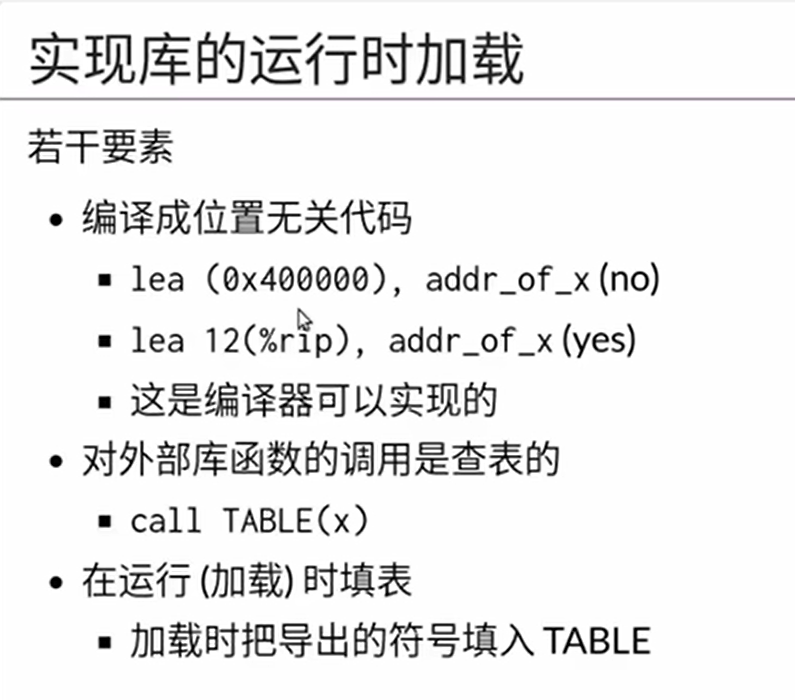

  位置无关代码

•

• 将定位从绝对位置更改为相对pc指针的位置，防止不同模块重叠地址

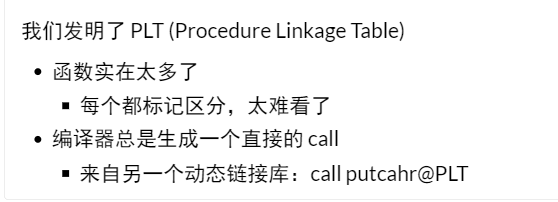

• 每一段代码除了代码和数据之外还有一个TABLE

  •

• 引用外部函数的时候，先访问TABLE上对应的位置，再从此处查到真正的位置

•

  • C语言代码的角度无法区分这两者的区别
  • 外部库的调用没有内部那么频繁
  •

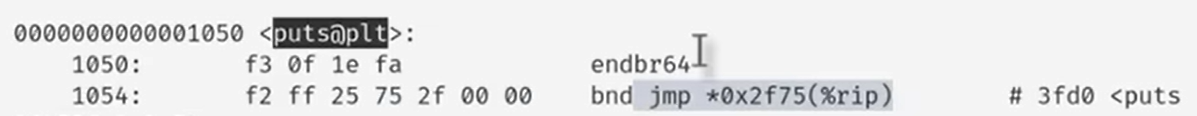

  • 实际上只有涉及外部调用的时候才会查表，程序执行的都是都是CALL
  •
    • 以上是真正查表的位置

虚拟地址空间映射

•

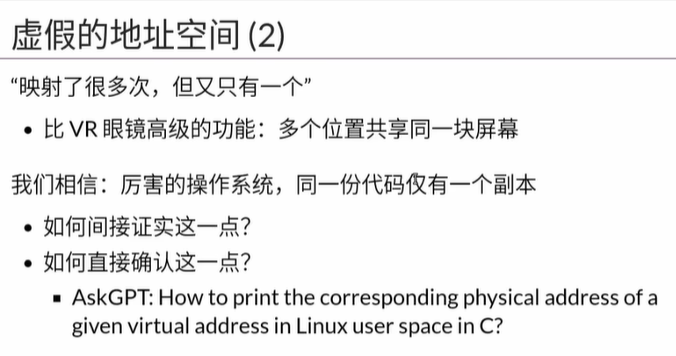

• 操作系统对于只读的代码，只分配一次内存，不会因为创建了多个副本就映射多次浪费内存

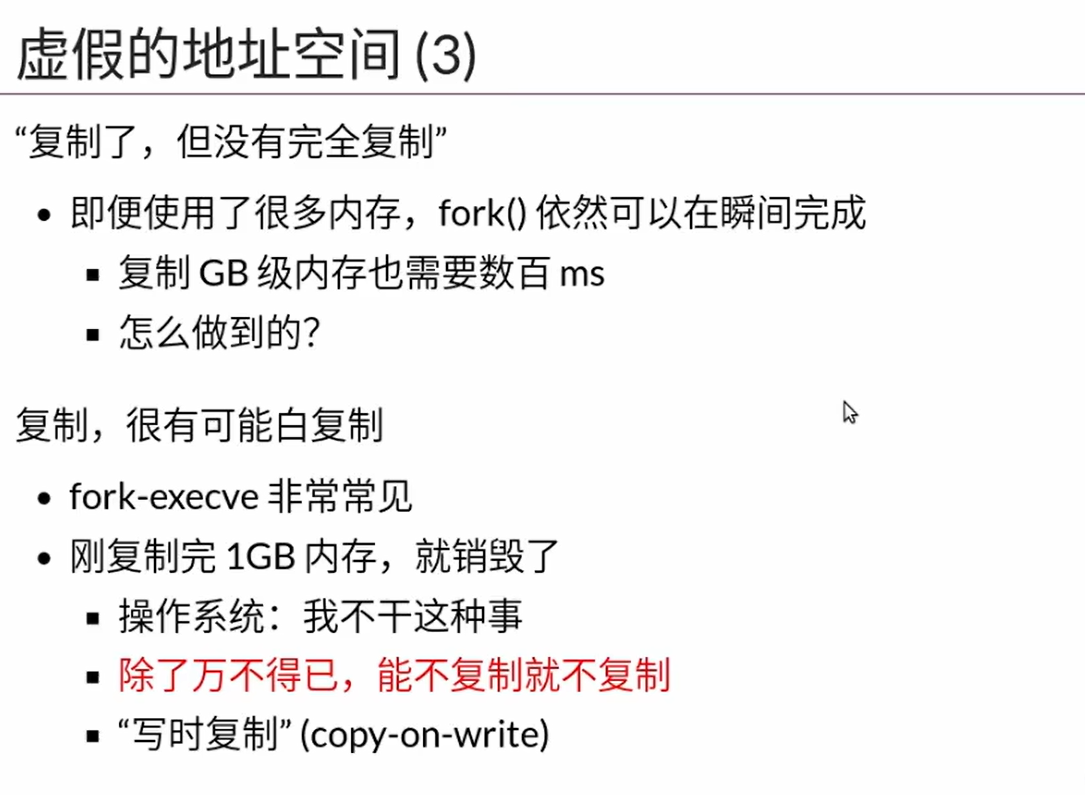

• fork()时对于虚拟地址的复制
  •
  • 一个内存只要不写，就可以不复制
  • 只读的内存是不复制的
