分析基于epoll的C++高性能webServer代码（三）

epoll用法参考

Socket类

• Socket类基于C语言的tcp通信库实现，将C语言提供的Socket相关操作函数利用C++的面向对象进行了包装

• 成员数据对象只有一个int serverfd_;

构造函数Socket(/* args */)

• 创建socket对象

Socket::Socket(/* args */)
{
    serverfd_ = socket(AF_INET, SOCK_STREAM, 0);
    if(-1 == serverfd_)
    {
        perror("socket create fail!");
        exit(-1);
    }
    std::cout << "server create socket" << serverfd_ << std::endl;
}

析构函数

• 关闭socket文件描述符

Socket::~Socket()
{
    close(serverfd_);
    std::cout << "server close..." << std::endl;
}

SetReuseAddr()

• 设置地址

void Socket::SetReuseAddr()
{
    int on = 1;
    setsockopt(serverfd_, SOL_SOCKET, SO_REUSEADDR, &on, sizeof(on));
}

Setnonblocking()

• 设置为非阻塞模式

void Socket::Setnonblocking()
{
    int opts = fcntl(serverfd_, F_GETFL);
    if (opts<0)
    {
        perror("fcntl(serverfd_,GETFL)");
        exit(1);
    }
    if (fcntl(serverfd_, F_SETFL, opts | O_NONBLOCK) < 0)
    {
        perror("fcntl(serverfd_,SETFL,opts)");
        exit(1);
    }
    std::cout << "server setnonblocking..." << std::endl;
}

BindAddress(int serverport)

• 将主机对应的端口号与socket进行绑定

bool Socket::BindAddress(int serverport)
{
    struct sockaddr_in serveraddr;
	memset(&serveraddr, 0, sizeof(serveraddr));
	serveraddr.sin_family = AF_INET;
	serveraddr.sin_addr.s_addr = htonl(INADDR_ANY);//inet_addr(_ServerIP.c_str());
	serveraddr.sin_port = htons(serverport);
	int resval = bind(serverfd_, (struct sockaddr*)&serveraddr, sizeof(serveraddr));
	if (resval == -1)
	{
		close(serverfd_);
		perror("error bind");
		exit(1);
	}
    std::cout << "server bindaddress..." << std::endl;
    return true;
}

Listen()

• 就是调用C提供的Listen函数

bool Socket::Listen()
{
	if (listen(serverfd_, 2048) < 0)
	{
		perror("error listen");
		close(serverfd_);
		exit(1);
	}
    std::cout << "server listenning..." << std::endl;
    return true;
}

Accept(struct sockaddr_in &clientaddr)

• 调用C提供的Accept()函数
• 返回用户socket的文件描述符

int Socket::Accept(struct sockaddr_in &clientaddr)
{
    socklen_t lengthofsockaddr = sizeof(clientaddr);
    int clientfd = accept(serverfd_, (struct sockaddr*)&clientaddr, &lengthofsockaddr);
    if (clientfd < 0)
    {
        //perror("error accept");
        //if(errno == EAGAIN)
            //return 0;
		//std::cout << "error accept:there is no new connection accept..." << std::endl;
        return clientfd;
	}
    //std::cout << "server accept,clientfd: " << clientfd << std::endl;
    return clientfd;
}

Close()

• 关闭对应的文件描述符

bool Socket::Close()
{
    close(serverfd_);
    std::cout << "server close..." << std::endl;
    return true;
}

Epoll介绍

等待队列

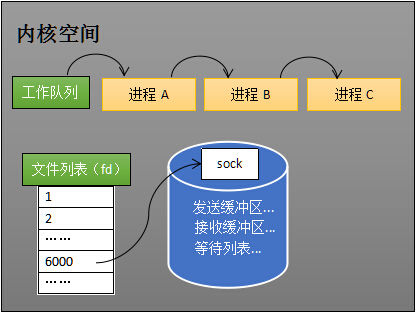

• 当进程A执行到创建socket的语句时，操作系统会创建一个由文件系统管理的socket对象（如下图）。这个socket对象包含了发送缓冲区、接收缓冲区、等待队列等成员。等待队列是个非常重要的结构，它指向所有需要等待该socket事件的进程。

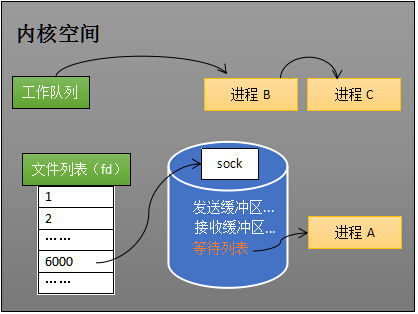

• 当程序执行到recv时，操作系统会将进程A从工作队列移动到该socket的等待队列中（如下图）。由于工作队列只剩下了进程B和C，依据进程调度，cpu会轮流执行这两个进程的程序，不会执行进程A的程序。所以进程A被阻塞，不会往下执行代码，也不会占用cpu资源。

• ps：操作系统添加等待队列只是添加了对这个“等待中”进程的引用，以便在接收到数据时获取进程对象、将其唤醒，而非直接将进程管理纳入自己之下。上图为了方便说明，直接将进程挂到等待队列之下。
• 当socket接收到数据后，操作系统将该socket等待队列上的进程重新放回到工作队列，该进程变成运行状态，继续执行代码。也由于socket的接收缓冲区已经有了数据，recv可以返回接收到的数据。

内核接收网络数据全过程

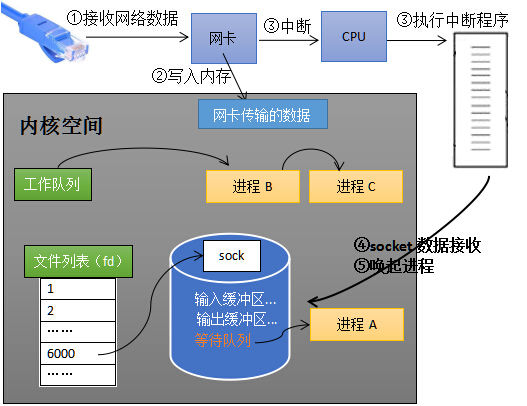

• 如下图所示，进程在recv阻塞期间，计算机收到了对端传送的数据（步骤①）。数据经由网卡传送到内存（步骤②），然后网卡通过中断信号通知cpu有数据到达，cpu执行中断程序（步骤③）。此处的中断程序主要有两项功能，先将网络数据写入到对应socket的接收缓冲区里面（步骤④），再唤醒进程A（步骤⑤），重新将进程A放入工作队列中。

• 一个socket对应着一个端口号，而网络数据包中包含了ip和端口的信息，内核可以通过端口号找到对应的socket。当然，为了提高处理速度，操作系统会维护端口号到socket的索引结构，以快速读取。

同时监视多个socket的简单方法

• 服务端需要管理多个客户端连接，而recv只能监视单个socket，这种矛盾下，人们开始寻找监视多个socket的方法。epoll的要义是高效的监视多个socket。从历史发展角度看，必然先出现一种不太高效的方法，人们再加以改进。只有先理解了不太高效的方法，才能够理解epoll的本质。
• 假如能够预先传入一个socket列表，如果列表中的socket都没有数据，挂起进程，直到有一个socket收到数据，唤醒进程。这种方法很直接，也是select的设计思想。
• 为方便理解，我们先复习select的用法。在如下的代码中，先准备一个数组（下面代码中的fds），让fds存放着所有需要监视的socket。然后调用select，如果fds中的所有socket都没有数据，select会阻塞，直到有一个socket接收到数据，select返回，唤醒进程。用户可以遍历fds，通过FD_ISSET判断具体哪个socket收到数据，然后做出处理。

int s = socket(AF_INET, SOCK_STREAM, 0);
bind(s, ...)
listen(s, ...)

int fds[] =  存放需要监听的socket

while(1){
    int n = select(..., fds, ...)
    for(int i=0; i < fds.count; i++){
        if(FD_ISSET(fds[i], ...)){
            //fds[i]的数据处理
        }
    }
}

select的流程

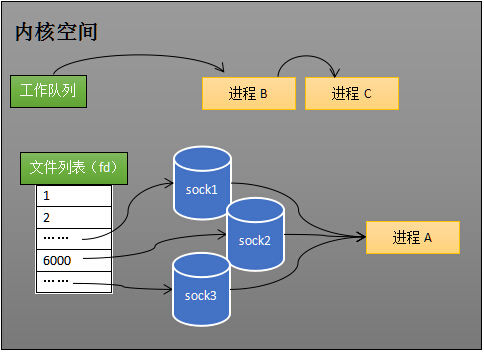

• select的实现思路很直接。假如程序同时监视如下图的sock1、sock2和sock3三个socket，那么在调用select之后，操作系统把进程A分别加入这三个socket的等待队列中。

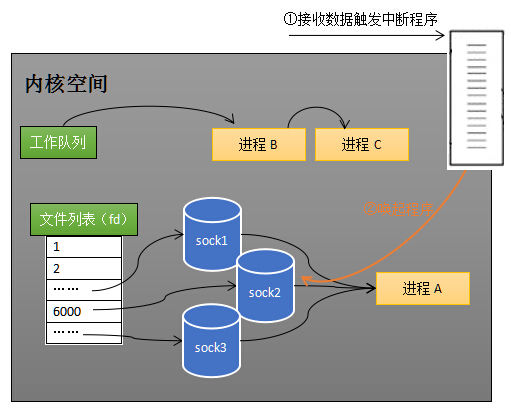

• 当任何一个socket收到数据后，中断程序将唤起进程。下图展示了sock2接收到了数据的处理流程。

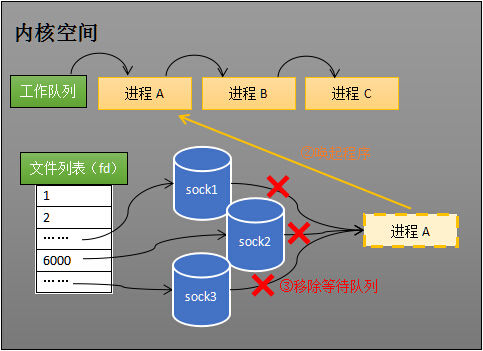

• 所谓唤起进程，就是将进程从所有的等待队列中移除，加入到工作队列里面。如下图所示。

• 经由这些步骤，当进程A被唤醒后，它知道至少有一个socket接收了数据。程序只需遍历一遍socket列表，就可以得到就绪的socket。

• 这种简单方式行之有效，在几乎所有操作系统都有对应的实现。

select的缺点

• 其一，每次调用select都需要将进程加入到所有监视socket的等待队列，每次唤醒都需要从每个队列中移除。这里涉及了两次遍历，而且每次都要将整个fds列表传递给内核，有一定的开销。正是因为遍历操作开销大，出于效率的考量，才会规定select的最大监视数量，默认只能监视1024个socket。
• 其二，进程被唤醒后，程序并不知道哪些socket收到数据，还需要遍历一次。

epoll的设计思路

• epoll是在select出现N多年后才被发明的，是select和poll的增强版本。epoll通过以下一些措施来改进效率。

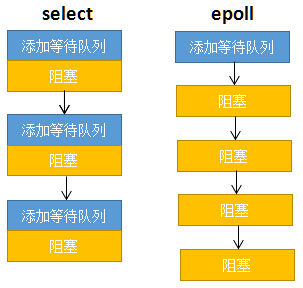

• select低效的原因之一是将“维护等待队列”和“阻塞进程”两个步骤合二为一。如下图所示，每次调用select都需要这两步操作，然而大多数应用场景中，需要监视的socket相对固定，并不需要每次都修改。epoll将这两个操作分开，先用epoll_ctl维护等待队列，再调用epoll_wait阻塞进程。显而易见的，效率就能得到提升。

• 为方便理解后续的内容，我们先复习下epoll的用法。如下的代码中，先用epoll_create创建一个epoll对象epfd，再通过epoll_ctl将需要监视的socket添加到epfd中，最后调用epoll_wait等待数据。

  int s = socket(AF_INET, SOCK_STREAM, 0);
  bind(s, ...)
  listen(s, ...)

  int epfd = epoll_create(...);
  epoll_ctl(epfd, ...); //将所有需要监听的socket添加到epfd中

  while(1){
      int n = epoll_wait(...)
      for(接收到数据的socket){
          //处理
      }
  }

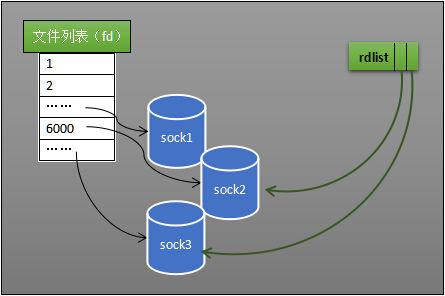

• select低效的另一个原因在于程序不知道哪些socket收到数据，只能一个个遍历。如果内核维护一个“就绪列表”，引用收到数据的socket，就能避免遍历。如下图所示，计算机共有三个socket，收到数据的sock2和sock3被rdlist（就绪列表）所引用。当进程被唤醒后，只要获取rdlist的内容，就能够知道哪些socket收到数据。

epoll的原理和流程

• 创建epoll对象

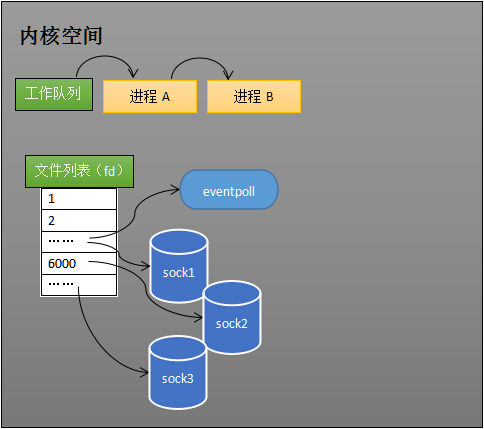

  • 如下图所示，当某个进程调用epoll_create方法时，内核会创建一个eventpoll对象（也就是程序中epfd所代表的对象）。eventpoll对象也是文件系统中的一员，和socket一样，它也会有等待队列。
  •
  • 创建一个代表该epoll的eventpoll对象是必须的，因为内核要维护“就绪列表”等数据，“就绪列表”可以作为eventpoll的成员。
• 维护监视列表

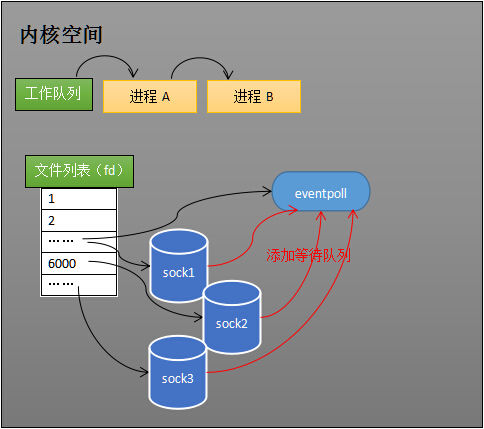

  • 创建epoll对象后，可以用epoll_ctl添加或删除所要监听的socket。以添加socket为例，如下图，如果通过epoll_ctl添加sock1、sock2和sock3的监视，内核会将eventpoll添加到这三个socket的等待队列中。
  •
  • 当socket收到数据后，中断程序会操作eventpoll对象，而不是直接操作进程。
• 接收数据

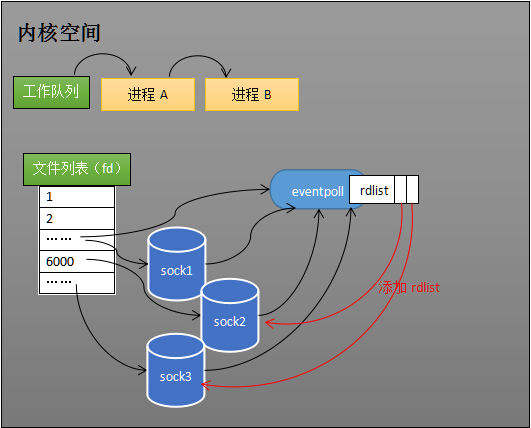

  • 当socket收到数据后，中断程序会给eventpoll的“就绪列表”添加socket引用。如下图展示的是sock2和sock3收到数据后，中断程序让rdlist引用这两个socket。
  •
  • eventpoll对象相当于是socket和进程之间的中介，socket的数据接收并不直接影响进程，而是通过改变eventpoll的就绪列表来改变进程状态。
  • 当程序执行到epoll_wait时，如果rdlist已经引用了socket，那么epoll_wait直接返回，如果rdlist为空，阻塞进程。

Channel类

• 该类主要用于处理服务器用到的epoll的各种事件以及该做出反应
• 主要内容包括设置各种回调函数的操作函数
• void SetReadHandle(Callback cb), void SetWriteHandle(Callback cb), void SetErrorHandle(Callback cb), void SetCloseHandle(Callback cb)等
• 另一个是epoll事件的处理函数，负责检测epoll的读、写、对方关闭或者连接错误等情况

  void Channel::HandleEvent()
  {
      if(events_ & EPOLLRDHUP)//对方异常关闭事件
      {
          std::cout << "Event EPOLLRDHUP" << std::endl;
          closehandler_();
      }
      else if(events_ & (EPOLLIN | EPOLLPRI))//读事件，对端有数据或者正常关闭
      {
          //std::cout << "Event EPOLLIN" << std::endl;
          readhandler_();
      }
      else if(events_ & EPOLLOUT)//写事件
      {
          std::cout << "Event EPOLLOUT" << std::endl;
          writehandler_();
      }
      else
      {
          std::cout << "Event error" << std::endl;
          errorhandler_();//连接错误
      }
  }

Poller

• 这个类使用面向对象的方式封装了C传统提供的epoll相关的方法

  构造函数 Poller(/* args */)

• 使用初始化列表初始化了一个内容为epoll_event的vector，其中epoll_event的结构体定义为

  struct epoll_event
  {
    uint32_t events;	/* Epoll events */
    epoll_data_t data;	/* User data variable */
  } __EPOLL_PACKED;

• 初始化列表创建了一个映射关系为<int, Channel*>的map对象

• 然后调用epoll_create函数创建epoll对象， epoll_create(int)函数的参数含义是监听socket的数量

  poll(ChannelList &activechannellist)

• 等待IO事件的函数

• 开始使用epoll_wait函数等待IO事件

  int nfds = epoll_wait(pollfd_, &*eventlist_.begin(), (int)eventlist_.capacity(), timeout);

• 然后就是从等待得到的事件列表中逐个遍历处理，包括从事件数组中取出数据、寻找数据对应的文件描述符，找到之后通过Channel对象的SetEvents设置事件类型，同时将将其加入activechannellist。如果没找到的话就显示未找到的提示

• 同时还包括假如事件数组的大小不足的时候进行扩容的部分

  void Poller::poll(ChannelList &activechannellist)
  {
      int timeout = TIMEOUT;
      //std::cout << "epoll_wait..." << std::endl;(int)eventlist_.capacity()
      int nfds = epoll_wait(pollfd_, &*eventlist_.begin(), (int)eventlist_.capacity(), timeout);
      //int nfds = epoll_wait(pollfd_, &*eventlist_.begin(), (int)channelmap_.size()*0.7+1, timeout);
      if(nfds == -1)
      {
          printf("error code is:%d", errno);
          perror("epoll wait error");
          //exit(1);
      }
      //printf("event num:%d\n", nfds);
      //std::cout << "event num:" << nfds << "\n";// << std::endl;
      for(int i = 0; i < nfds; ++i)
      {
          int events = eventlist_[i].events;
          //int fd = eventlist_[i].data.fd;
          Channel *pchannel = (Channel*)eventlist_[i].data.ptr;
          int fd = pchannel->GetFd();
          if(channelmap_.find(fd) != channelmap_.end())
          {
              pchannel->SetEvents(events);
              activechannellist.push_back(pchannel);
          }
          else
          {
              std::cout << "not find channel!" << std::endl;
          }
      }
      if(nfds == (int)eventlist_.capacity())
      {
          std::cout << "resize:" << nfds << std::endl;
          eventlist_.resize(nfds * 2);
      }
      //eventlist_.clear();

  }

  AddChannel(Channel *pchannel)、RemoveChannel(Channel *pchannel)、UpdateChannel(Channel *pchannel)

• 三个函数大体的代码逻辑相同，都是利用传入的Channel参数获取文件描述符fd，然后将前文提到的映射的map中相应的对象做出修改。然后使用epoll_ctl修改epoll对其的监视。

  //添加事件
  void Poller::AddChannel(Channel *pchannel)
  {
      int fd = pchannel->GetFd();
      struct epoll_event ev;
      ev.events = pchannel->GetEvents();
      //data是联合体
      //ev.data.fd = fd;
      ev.data.ptr = pchannel;
      channelmap_[fd] = pchannel;

      if(epoll_ctl(pollfd_, EPOLL_CTL_ADD, fd, &ev) == -1)
      {
          perror("epoll add error");
          exit(1);
      }
      //std::cout << "addchannel!" << std::endl;
  }

  //删除事件
  void Poller::RemoveChannel(Channel *pchannel)
  {
      int fd = pchannel->GetFd();
      struct epoll_event ev;
      ev.events = pchannel->GetEvents();
      ///ev.data.fd = fd;
      ev.data.ptr = pchannel;
      channelmap_.erase(fd);

      if(epoll_ctl(pollfd_, EPOLL_CTL_DEL, fd, &ev) == -1)
      {
          perror("epoll del error");
          exit(1);
      }
      //std::cout << "removechannel!" << std::endl;
  }

  //更新事件
  void Poller::UpdateChannel(Channel *pchannel)
  {
      int fd = pchannel->GetFd();
      struct epoll_event ev;
      ev.events = pchannel->GetEvents();
      //ev.data.fd = fd;
      ev.data.ptr = pchannel;

      if(epoll_ctl(pollfd_, EPOLL_CTL_MOD, fd, &ev) == -1)
      {
          perror("epoll update error");
          exit(1);
      }
      //std::cout << "updatechannel!" << std::endl;
  }

  epoll结构体的定义

  typedef union epoll_data {
      void *ptr;
      int fd;
      __uint32_t u32;
      __uint64_t u64;
  } epoll_data_t;

  struct epoll_event {
      __uint32_t events; /* Epoll events */
      epoll_data_t data; /* User data variable */
  };

• events的定义

事件宏	定义
EPOLLIN	表示对应的文件描述符可以读（包括对端SOCKET正常关闭）
EPOLLOUT	表示对应的文件描述符可以写
EPOLLPRI	表示对应的文件描述符有紧急的数据可读（这里应该表示有带外数据到来）
EPOLLERR	表示对应的文件描述符发生错误
EPOLLHUP	表示对应的文件描述符被挂断
EPOLLET	将EPOLL设为边缘触发(Edge Triggered)模式，这是相对于水平触发(Level Triggered)来说的。
EPOLLONESHOT	只监听一次事件，当监听完这次事件之后，如果还需要继续监听这个socket的话，需要再次把这个socket加入到EPOLL队列里

EventLoop

• 这个类的主要作用是维护一个处理网络事件的循环，将Channel从activechannellist中取出，然后处理事件。

  构造函数 EventLoop(/* args */)

• 构造vector<Functor> functorlist_，其中functor是function<void()> Functor，同时还构造两个vector<Channel*> ChannelList的数组对象，再构造一个Poller对象，然后将自身的bool标记置为true。

  EventLoop::EventLoop(/* args */)
      : functorlist_(),
      channellist_(),
      activechannellist_(),
      poller_(),
      quit(true)
  {

  }

  循环函数 EventLoop::loop()

• 主要作用是循环调用前面的epoll类的poll函数，然后从activechannellist中遍历处理每个的事件。然后清空activechannellist，并且执行函数列表里的函数完成任务。

  void EventLoop::loop()
  {
      quit = false;
      while(!quit)
      {
          poller_.poll(activechannellist_);
          //std::cout << "server HandleEvent" << std::endl;
          for(Channel *pchannel : activechannellist_)
          {
              pchannel->HandleEvent();//处理事件
          }
          activechannellist_.clear();
          ExecuteTask();
      }
  }

TcpServer

• 成员对象以及函数思维导图

• 注册业务函数函数指针的部分在此处略去

构造函数 TcpServer(EventLoop* loop, int port)

• 利用初始化列表初始化Socket的Serversocket对象，初始化循环体loop对象，初始化Channel类型的serverchannel对象，初始化链接计数conncount对象
• serversocket分别进行SetReuseAddr()、BindAddress(port), Listen(), Setnonblocking()
• serverchannel_初始化并且设置ReadHandle和ErrorHandle

  TcpServer::TcpServer(EventLoop* loop, int port)
      : serversocket_(),
      loop_(loop),
      serverchannel_(),
      conncount_(0)
  {
      //serversocket_.SetSocketOption();
      serversocket_.SetReuseAddr();
      serversocket_.BindAddress(port);
      serversocket_.Listen();
      serversocket_.Setnonblocking();

      serverchannel_.SetFd(serversocket_.fd());
      serverchannel_.SetReadHandle(std::bind(&TcpServer::OnNewConnection, this));
      serverchannel_.SetErrorHandle(std::bind(&TcpServer::OnConnectionError, this));

  }

  Start()函数

• 设置channel的events，同时将channel添加到循环loop中

  void TcpServer::Start()
  {
      serverchannel_.SetEvents(EPOLLIN | EPOLLET);
      loop_->AddChannelToPoller(&serverchannel_);
  }

建立新连接的处理函数

• 主要功能是接受客户端的连接请求，然后利用接收到的文件描述符创建新的控制链接的成员对象，注册业务函数并且完成调用。

  //新TCP连接处理,核心功能，业务功能注册，任务分发
  void TcpServer::OnNewConnection()
  {
      //循环调用accept，获取所有的建立好连接的客户端fd
      struct sockaddr_in clientaddr;
      int clientfd;
      while( (clientfd = serversocket_.Accept(clientaddr)) > 0)
      {
          //std::cout << "New client from IP:" << inet_ntoa(clientaddr.sin_addr)
          //    << ":" << ntohs(clientaddr.sin_port) << std::endl;

          if(++conncount_ >= MAXCONNECTION)
          {
              close(clientfd);
              continue;
          }
          Setnonblocking(clientfd);

          //创建连接，注册业务函数
          TcpConnection *ptcpconnection = new TcpConnection(loop_, clientfd, clientaddr);
          ptcpconnection->SetMessaeCallback(messagecallback_);
          ptcpconnection->SetSendCompleteCallback(sendcompletecallback_);
          ptcpconnection->SetCloseCallback(closecallback_);
          ptcpconnection->SetErrorCallback(errorcallback_);
          ptcpconnection->SetConnectionCleanUp(std::bind(&TcpServer::RemoveConnection, this, ptcpconnection));
          tcpconnlist_[clientfd] = ptcpconnection;

          newconnectioncallback_(ptcpconnection);
      }
  }

RemoveConnection(TcpConnection *ptcpconnection)

• 连接断开的操作

  //连接清理
  void TcpServer::RemoveConnection(TcpConnection *ptcpconnection)
  {
       --conncount_;
      //std::cout << "clean up connection, conncount is" << conncount_ << std::endl;
      tcpconnlist_.erase(ptcpconnection->fd());
      delete ptcpconnection;
  }

OnConnectionError()

void TcpServer::OnConnectionError()
{
    std::cout << "UNKNOWN EVENT" << std::endl;
    serversocket_.Close();
}

Setnonblocking(int fd)

void Setnonblocking(int fd)
{
    int opts = fcntl(fd, F_GETFL);
    if (opts < 0)
    {
        perror("fcntl(fd,GETFL)");
        exit(1);
    }
    if (fcntl(fd, F_SETFL, opts | O_NONBLOCK) < 0)
    {
        perror("fcntl(fd,SETFL,opts)");
        exit(1);
    }
}
